hallo zusammen
mein vorhaben: den 46,5mm zylinder zu bearbeiten …
ich dachte daran die überstömer nach unten hin auf zu machen und den auslass zu vergrößern und begradigen im verlauf
den auslass wollte ich ca 2 mm in die breite ziehen und eben nach unten im auslass kanal

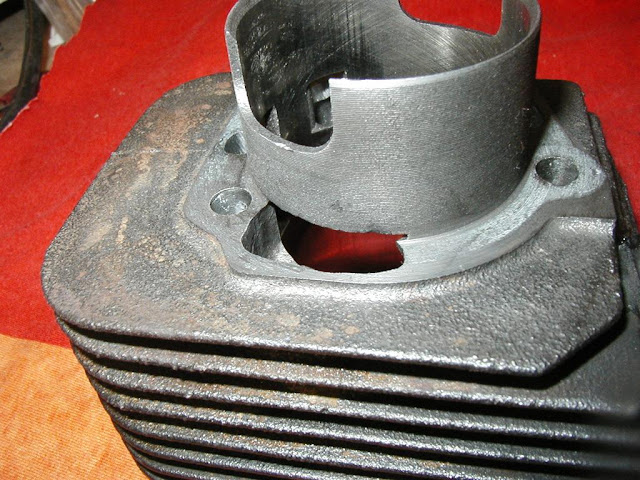

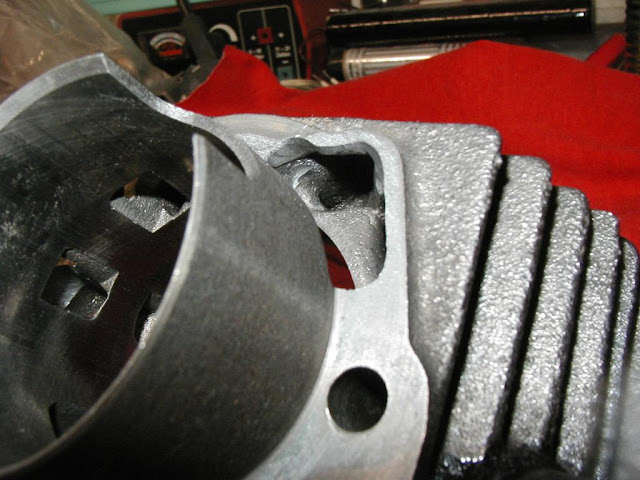

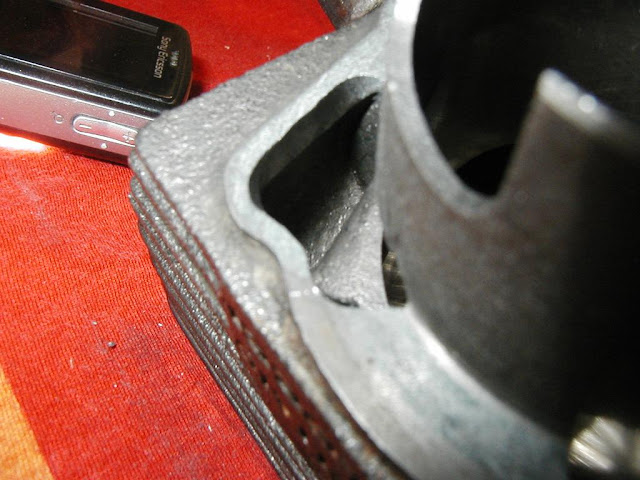

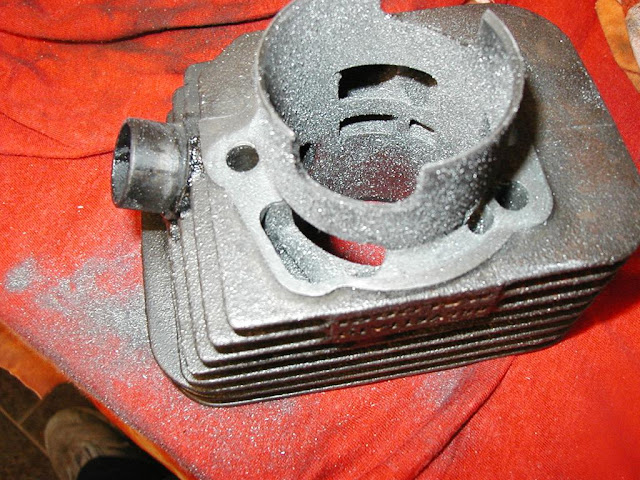

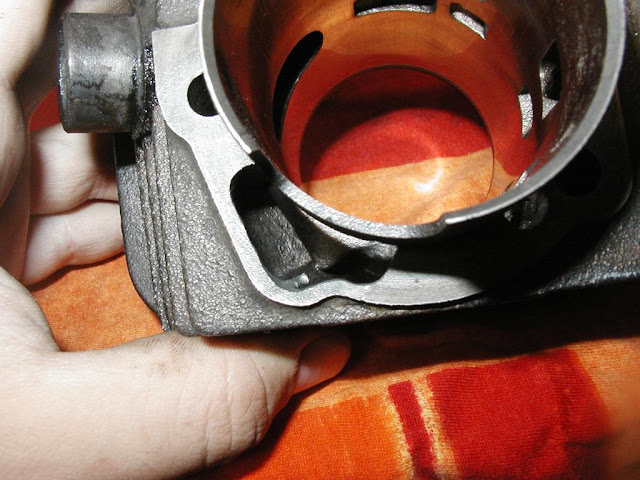

am ende sollte es dann so aussehen wie hier auf den bildern
hat von euch einer erfahrung mit dem bearebiten der zylinder …. vorallem bei einem reed valve motor?!
da wollte ich nämlich auch noch den einlass begradigen so wie hier:
orginal muss sich nämlich das gemisch durch die kurbelwelle duchquetschen da sonst nirrgendswo platz ist
was sagt ihr so dazu?
das seht sehr gut aus! vielleicht noch ein 27mm auslasskanal machen?
meinste ich soll das so machen? …
noch ist soweit alles orginal am zylinder und gehäuse … bis auf eben das ich die überströmer im gehäuse angepasst habe

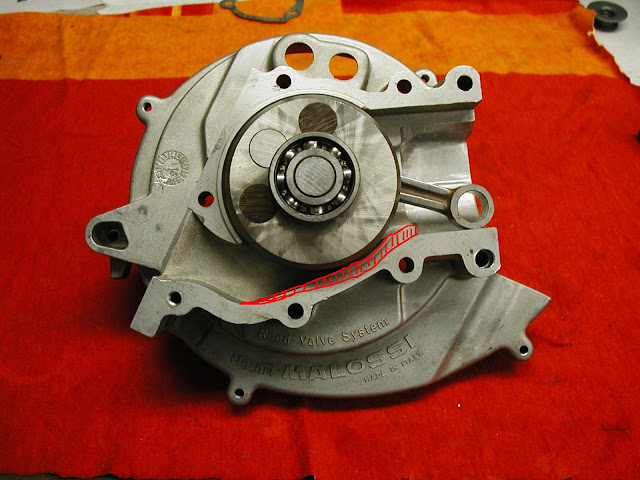

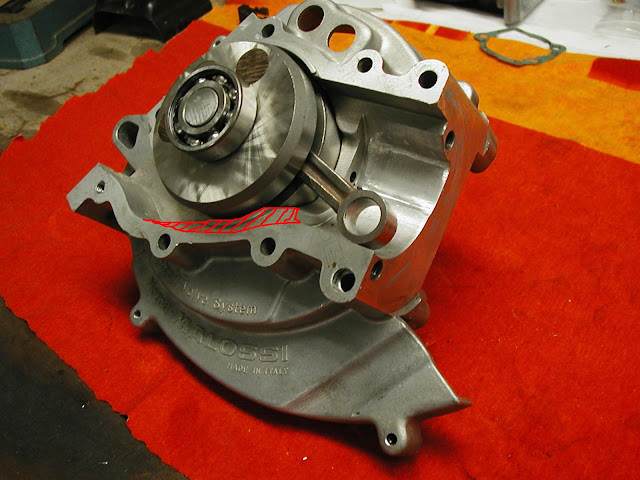

meint ihr das ist gut wenn ich das gehäuse so bearbeite wie es der kerl hier gemacht hat?
Ich mache es anders weil ich ein original kurbewelle nehme, aber du hast schon der mazzu dort sag ich: OK fur das bearbeiten.
Fur die Zylinder hab ich keine tipps sauf die auflassport hoher machen(1-2cm) und etwas breiter, intern kannst du das auch grosser machen wie arvid beim DR und ein 27 oder 30mm port lassen(?)
@gno, heeft hij nog niet gedaan.
I hope you don’t matter if I speak english, but I want to save you my bad German.
Can you tell me what your Deckheight is?
You can post back in German if you want.
@ edjuh: also meinste ich könnte das gehäuse so bearbeiten wie ich es markiert habe? was ist mit der vorverdichtung da geht doch schon was weg von… ich hoffe das das nicht schlechter läuft nacher wie vorher
@ timo:
its okay when you write in english!
but before i answer you, you must explain me what a deckhigh is 😕deckheight is the distance between the piston and the top op the cilinder(deck) on top dead center. you have to measure it with the gasket mounted.
Marc you know its better to talk in english 🙂
Perhaps make your cilinder 27mm exhaustport?
hi marc,
better you will work step for step.
at first you make die einlass geschichte bigger und den exhaustport ebenfalls.
denn verdichtung wird wohl noch genügend wg der vollwangenwelle vorhanden sein.
nur ein wenig chaos/stau? unterhalb des kolbens könnten die strömung negativ beeinflussen,bzw solltest du dir genau überlegen,
welche überströmer wieviel gas bekommen sollten und dann auch wie diese ströme dann oberhalb des kolbens aufeinandertreffen.
you musst have a good flow,das ist das wichtigste bei der ganzen sache.
denn was nütz dir der grösste üs,wenn da nur verwirbelungen entstehen?
nimm dir diesbezüglich nochmal die pdf über die flow-geschichte bei uns ausm forum zur brust.greets ulli
hey guys
@ g-no ahh you mean the squish … the room between piston and zylinder head when the piston is at the top
that i have to measure ! i youse a polini head! my zylinder runs much better with it 😀so i drilled my zylinder a lil bit and tryed it immediatly
goes now a bit better ! but i have to drill my carter so that it fits perfect on the zylinder
when this is finished i can look if it goes finally betterno, not the squish. but you can calculate your deckheight if you know your squish, but it’s easier to measure it.
just put your cilinder on your engine, your piston too (no need to mount the pistonclips) and a gasket between your cilinder and crankhouse. don’t mount your cilinderhead.
then you turn your crankshaft till your piston reached TDC (top dead center), then you measure with your “schuifmaat” (I don’t know the translation in english) the distance between the top of your piston and the top of your cilinder.
here:
measure it with the “dieptemaat”.
*Schuifmaat=Calipers*
marc wenn du den auslass nicht nach oben änderst macht der motor alles nur wird er nicht höher drehen.
that looks great from all say.

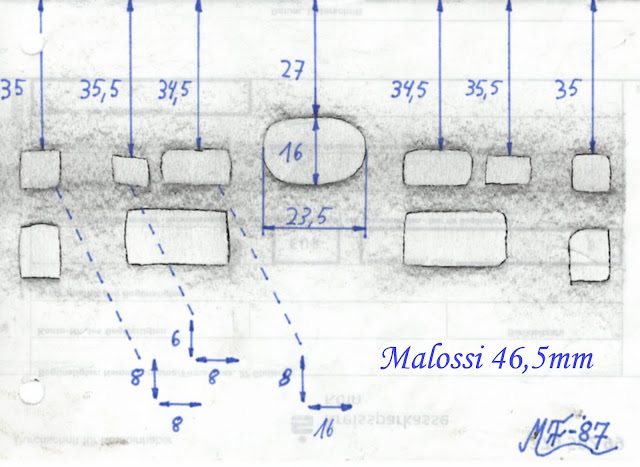

I have the same cylinder, and is also to think.I immediately poortmap you just copied, which I had not.
thnx.;)@ timo0, I got it measured about calculating crankshaft, and came out on a deck height of 0.70mm
Gute Leistung ins bearbeiten 8)
Viel ervolg mit Tuning von deiner 46,5mm Malossi, ich selbst habe auch ein, und bin sehr neugierig
nach die leitung in stunde Km.Ciao!
